POE接口防護系列(一)—— PD防護
POE，即Power Over Ethernet的簡稱，根據系統組成，主要分為PD和PSE兩個大部分，其中，PD（power device）即受電設備，負載端，常見的如IPC、AP等；PSE（power supplier）即供電設備，常見的如POE交換機等。

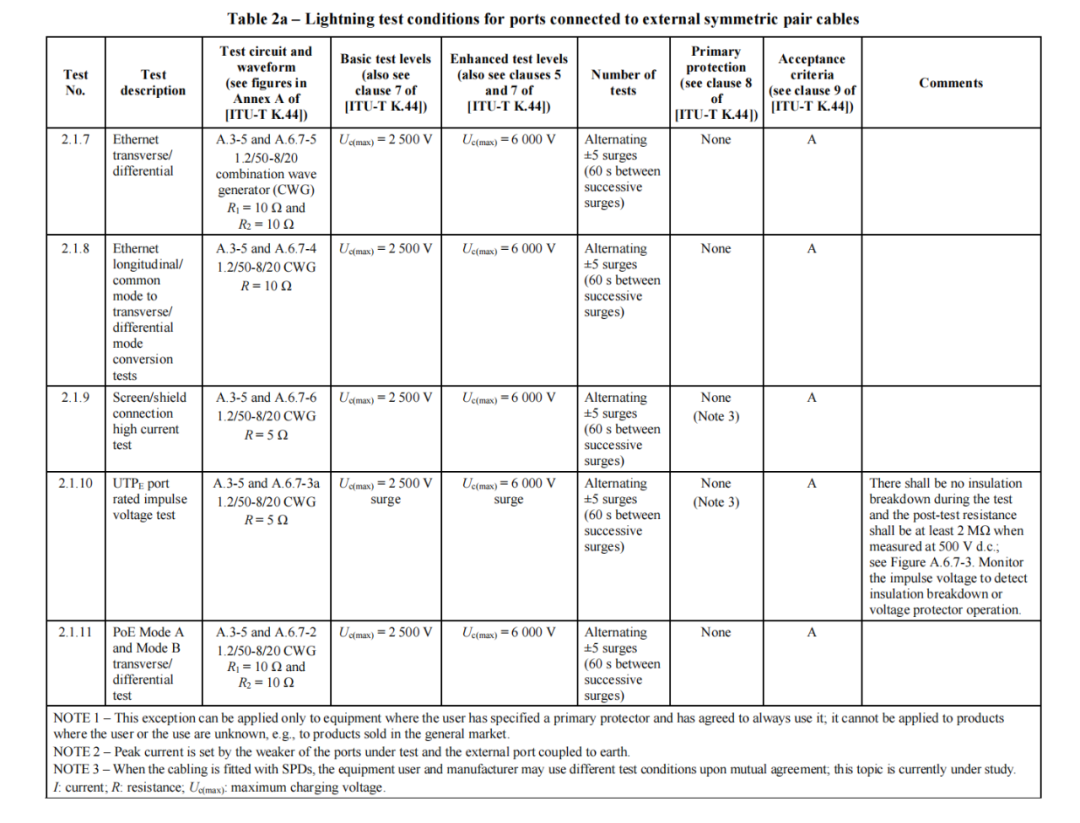

POE接口，拆解開來，無非就是網口+電源口，而PD接口，則分解為網口+受電接口。在ITU的相關標準里面，有關于分解出網口、電源接口都需要做相應的測試要求。如下：
標準的測試方法這里就不贅述，有需求的同學請留言。根據測試要求，對于外部的網口，最大能量為共模 6kV 7Ω的測試要求，電流大約為850A，能量相對較大，需要多個器件共同承擔；根據標準的要求，測試完后需要滿足DC500V大于2MΩ的絕緣阻抗要求。綜上，對于PD接口我們推薦的解決方案如下：

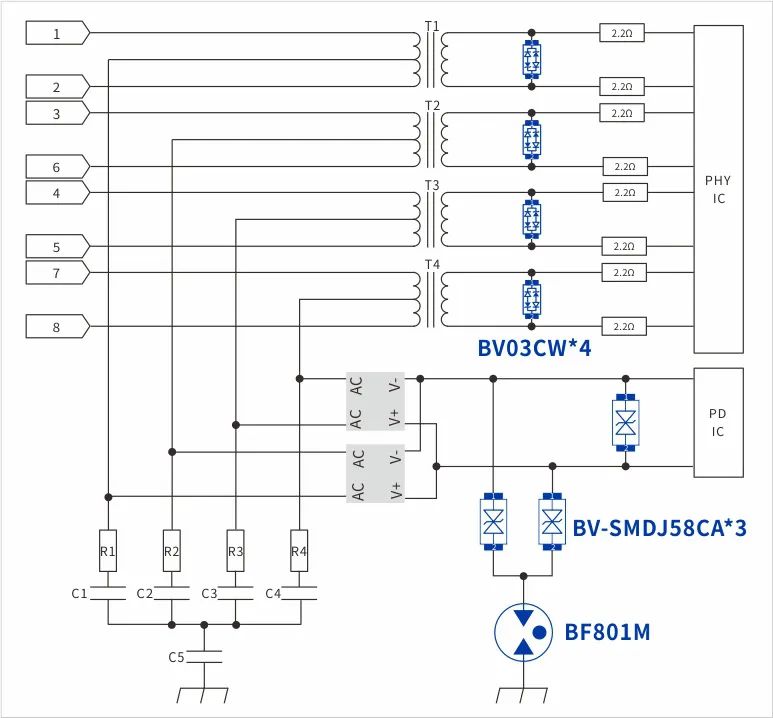

■ 對于部分客戶，并不關心對地DC500V的對地耐壓要求，往往直接省略了對地的GDT，直接采用TVS直接到機殼地，可以根據實際應用需求做調整；■ PD的整流橋，在測試應力中需要滿足850/2A以上的8/20μs電流沖擊，通過實際測試，1A以上的肖特基可以滿足該項測試應力，耐壓推薦大于100V以上的規格；■ 后級PDIC為國產的話，相對較為脆弱，需要增加些特殊的防護，有需求可以聯系我們，做相關的整改；■ 必要時，會在差分線之間增加90V的GDT，作為6kV，線對之間差模的防護。
